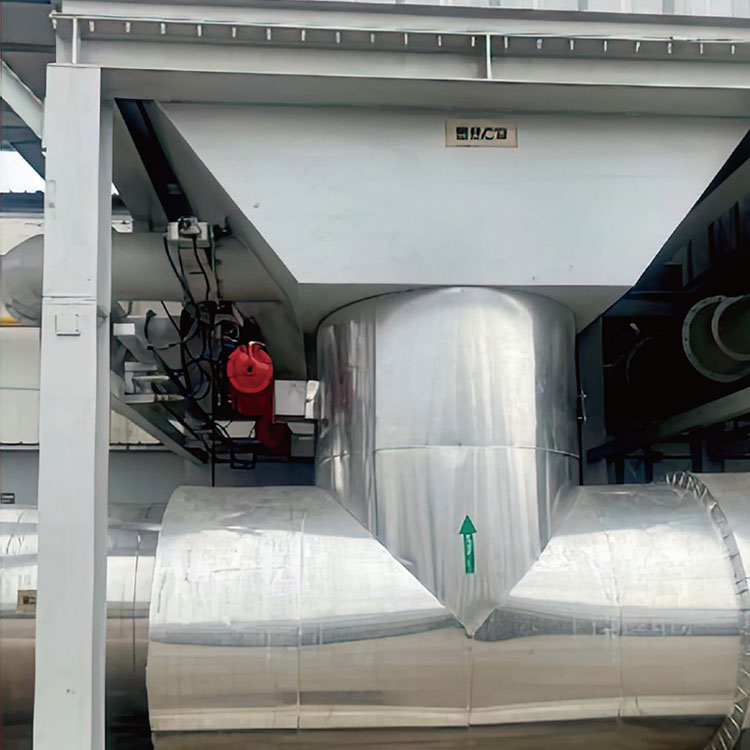

Nei sistemi di trattamento dei gas di scarico industriali, l'affidabilità dei componenti di controllo del flusso ha un impatto diretto sui tempi di attività, sulla sicurezza e sulla conformità normativa del sistema. La valvola a farfalla eccentrica è emersa come soluzione preferita per le applicazioni che richiedono un funzionamento frequente e una tenuta ermetica, in particolare negli ossidatori termici rigenerativi (RTO) e nei sistemi di trattamento di altri composti organici volatili (COV). Questo articolo esamina ilValvola a farfalla eccentricada Lvquan, esplorandone i principi di progettazione, i vantaggi operativi e le scelte ingegneristiche che lo rendono adatto ad ambienti industriali esigenti. Esaminiamo la struttura eccentrica della valvola, l'azionamento pneumatico, le prestazioni di tenuta e le applicazioni in cui supera i design delle valvole convenzionali.
I sistemi di trattamento dei composti organici volatili (COV), siano essi ossidatori termici, ossidatori catalitici o unità di recupero ad adsorbimento, dipendono da un controllo preciso del flusso per funzionare in modo efficiente. Le valvole in questi sistemi non sono componenti statici; si aprono e si chiudono migliaia di volte all'anno, spesso a temperature elevate, condizioni corrosive o differenziali di pressione variabili.
Le valvole a farfalla tradizionali, sebbene convenienti per scopi generali, spesso hanno difficoltà nelle applicazioni impegnative relative ai COV. Le loro prestazioni di tenuta si degradano nel tempo e i tassi di perdita possono compromettere le prestazioni del sistema o violare le normative ambientali. La valvola a farfalla eccentrica risolve queste limitazioni attraverso un design che riduce al minimo l'attrito e l'usura ottenendo al tempo stesso una tenuta più stretta.
Lvquan Environmental Protection Engineering Technology Co., Ltd.da oltre un decennio progetta e produce apparecchiature per il trattamento dei COV. Con sede a Yangzhou, Jiangsu, l'azienda detiene numerosi brevetti, inclusi brevetti per invenzioni high-tech, e serve settori che vanno dall'automotive e dal coil-coating fino al farmaceutico e alla stampa. LoroValvola a farfalla eccentricaè specificamente progettato per applicazioni che richiedono cicli frequenti ed elevata integrità di tenuta, come le valvole di ingresso e uscita di sistemi RTO a tre o multicamere per grandi volumi d'aria. Questo articolo fornisce uno sguardo dettagliato alla struttura, alle caratteristiche e alle considerazioni operative della valvola che la rendono una scelta pratica per ingegneri industriali e gestori di strutture.
Di seguito è riportato un riepilogo delle specifiche principali e delle caratteristiche di progettazione delValvola a farfalla eccentricadaLvquan.
| Parametro | Dettagli |
| Nome del prodotto | Valvola a farfalla eccentrica |
| Tipo di valvola | Valvola a farfalla eccentrica (doppia biella, disco decentrato) |
| Attuazione | Pneumatico (azionamento ad aria compressa) |
| Applicazione chiave | Valvole di ingresso/uscita per sistemi RTO con grandi volumi d'aria (3 camere, multicamera) |
| Industrie primarie | Trattamento COV, trattamenti chimici, trattamento acque, sistemi di scarico industriali |
| Caratteristiche della struttura | Doppia biella, albero eccentrico, asta limitatrice di corsa del disco |
| Vantaggio chiave | Basso tasso di perdita, attrito e usura ridotti, prestazioni di tenuta migliorate |
| Caratteristiche operative | Commutazione rapida, tempo di percorrenza breve, funzionamento silenzioso e flessibile |
| Manutenzione | Struttura semplice, facile manutenzione, materiale dell'anello di tenuta personalizzabile |
| Limitazioni | Non adatto per applicazioni con fluidi con polveri corrosive, appiccicose o granulari; trattamento antideflagrante richiesto in aree pericolose |
Per capire perché la valvola a farfalla eccentrica supera le prestazioni dei modelli convenzionali, è utile osservare come funziona una valvola a farfalla standard e dove non è all'altezza.
In una valvola a farfalla concentrica standard, il disco ruota attorno ad un asse centrale allineato con il centro del tubo. Le superfici di tenuta del disco e della sede sfregano l'una contro l'altra durante la rotazione, provocando un attrito che consuma gradualmente la guarnizione e aumenta il tasso di perdita. Nel tempo, questo attrito aumenta anche la coppia richiesta per azionare la valvola, sottoponendo a ulteriore sforzo gli attuatori.
La valvola a farfalla eccentrica risolve questo problema posizionando il disco fuori centro rispetto alla superficie di tenuta del corpo valvola. Ciò significa che il disco non sfrega contro la guarnizione durante la rotazione, ma entra in contatto solo nella posizione completamente chiusa. Il risultato è un attrito significativamente inferiore, un'usura ridotta sulle superfici di tenuta e una chiusura molto più stretta.
LvquanLa valvola a farfalla eccentrica di fa un ulteriore passo avanti con un meccanismo a doppia biella. Il disco della valvola e l'albero eccentrico sono collegati da doppie bielle, con un'asta di limitazione fissata nella parte posteriore per controllare la corsa del disco. Questo design meccanico garantisce un funzionamento preciso e ripetibile anche dopo migliaia di cicli, fondamentale per i sistemi RTO che possono commutare le valvole più volte al minuto.
ILValvola a farfalla eccentricadaLvquanoffre diverse caratteristiche che lo rendono una scelta pratica per le applicazioni industriali che richiedono un controllo affidabile del flusso.
Il design eccentrico, combinato con un anello di tenuta che può essere selezionato tra diversi materiali in base ai requisiti dell'applicazione, consente di ottenere un tasso di perdita molto basso. Per i sistemi di trattamento dei COV, questo è essenziale: le perdite possono ridurre l’efficienza della distruzione, aumentare i costi operativi e portare alla non conformità normativa.
La valvola è alimentata da aria compressa, che aziona l'albero della valvola per controllare la commutazione del disco della valvola da parte della biella. Una rotazione di 90° dalla posizione iniziale completa un'azione (apri per chiudere o chiudi per aprire). L'attuatore pneumatico offre tempi di corsa brevi, bassa rumorosità e funzionamento flessibile, consentendo alla valvola di rispondere rapidamente ai cambiamenti nella domanda del sistema.
Il semplice design meccanico della valvola riduce al minimo il numero di componenti che possono guastarsi. Ciò riduce i tempi e i costi associati alla manutenzione, una considerazione importante per i progettisti di impianti che necessitano di ridurre al minimo i tempi di inattività. La possibilità di scegliere diversi materiali per gli anelli di tenuta consente inoltre di adattare la valvola a condizioni operative specifiche senza richiedere una modifica completa del design.
La struttura a doppia biella e albero eccentrico migliora significativamente la tenuta rispetto alle valvole a farfalla convenzionali. Il disco sigilla solo quando è completamente chiuso, eliminando l'usura che si verifica con il costante sfregamento durante la rotazione. Ciò prolunga la durata della valvola e riduce la frequenza di sostituzione della guarnizione.
La valvola a farfalla eccentrica è particolarmente adatta per applicazioni che richiedono una combinazione di tenuta ermetica e funzionamento frequente. I casi d'uso chiave includono:
• Ossidatori termici rigenerativi (RTO)– Utilizzate come valvole di ingresso e uscita per sistemi RTO a tre camere o multicamere di grande volume d'aria. Queste valvole commutano ripetutamente per dirigere il gas di processo attraverso letti ceramici riscaldati, rendendo la tenuta affidabile essenziale per l'efficienza del sistema.
• Sistemi di trattamento dei COV– Applicato nei sistemi di adsorbimento, incenerimento e recupero dove basse perdite sono fondamentali per rispettare i limiti di emissione.
• Lavorazioni chimiche e petrolchimiche– Utilizzato per il controllo del flusso in tubazioni a bassa pressione dove è richiesta un'attuazione frequente.
• Impianti di trattamento delle acque– Adatto per applicazioni che richiedono una tenuta affidabile nei sistemi di distribuzione dell'acqua e delle acque reflue.
• Sistemi di scarico industriale– Applicate come valvole di commutazione nei treni di trattamento dei gas di scarico, in particolare dove il mezzo è gas pulito (non corrosivo, appiccicoso o contenente polvere granulare).
Lvquan Environmental Protection Engineering Technology Co., Ltd.ha sede a Gaoyou, Yangzhou, con un'area produttiva di 9.800 metri quadrati e oltre 200 set di attrezzature per la lavorazione. L'azienda impiega 120 dipendenti e ha una capacità produttiva annua di 100 milioni di RMB.
L'azienda possiede qualifiche di doppio livello in materia di progettazione e governance dell'inquinamento ambientale della provincia di Jiangsu, è riconosciuta come impresa high-tech dello Jiangsu e possiede qualifiche contrattuali professionali di terzo livello in materia di protezione ambientale.Lvquanha superato con successo le certificazioni di sistema ISO 9001 e ISO 14001 e detiene 13 brevetti di modelli di utilità pratici e due brevetti di invenzioni high-tech. L'azienda è anche membro dell'Associazione dell'industria per la protezione ambientale della provincia di Jiangsu.
Digerendo e adattando la tecnologia straniera avanzata di adsorbimento e incenerimento,Lvquanha sviluppato prodotti che hanno raggiunto il livello avanzato di prodotti simili in Cina e hanno gradualmente sostituito apparecchiature importate in molte applicazioni. Questa base tecnica si riflette nella qualità di progettazione e produzione della loro valvola a farfalla eccentrica.
R: Il design eccentrico posiziona il disco fuori centro rispetto alla superficie di tenuta, riducendo l'attrito e l'usura durante la rotazione. Ciò si traduce in una tenuta molto più ermetica, tassi di perdita inferiori e una durata operativa più lunga, particolarmente importante nelle applicazioni con cicli frequenti.
R: Sì. La valvola a farfalla eccentrica è progettata specificamente per l'uso come valvole di ingresso e uscita in sistemi RTO a tre camere e multicamera con grandi volumi d'aria, dove sono essenziali una commutazione rapida e perdite ridotte.
R: Il materiale dell'anello di tenuta può essere selezionato in base ai requisiti dell'applicazione.Lvquanoffre diverse opzioni di materiali per adattarsi a vari mezzi e condizioni di temperatura.
UN:Lvquansconsiglia di utilizzare la valvola in applicazioni con fluidi corrosivi, appiccicosi o con polvere granulare, poiché potrebbero danneggiare la guarnizione o interferire con il funzionamento della valvola. Per tali applicazioni potrebbero essere necessari materiali o design delle valvole alternativi.
ILValvola a farfalla eccentricadaLvquanoffre una soluzione affidabile e orientata alle prestazioni per applicazioni di controllo del flusso industriale che richiedono cicli frequenti e tenuta ermetica. Il suo design eccentrico, che combina un meccanismo a doppia biella, un disco decentrato e un funzionamento a basso attrito, garantisce tassi di perdita inferiori e una maggiore durata rispetto alle valvole a farfalla convenzionali. Queste caratteristiche lo rendono particolarmente adatto per l'uso in sistemi RTO e altre apparecchiature per il trattamento dei COV, dove l'affidabilità della valvola influisce direttamente sui tempi di attività del sistema e sulla conformità delle emissioni. Se stai progettando o aggiornando un sistema di trattamento dei COV, o se hai bisogno di un componente affidabile per il controllo del flusso per applicazioni industriali impegnative,contattoLvquanOggi. Il team di ingegneri può fornire consulenza tecnica, specifiche di prodotto e soluzioni personalizzate su misura per i vostri fluidi, temperature e condizioni operative specifici. Contattaci tramite il sito web o tramite e-mail per discutere le tue esigenze e ricevere un preventivo.
